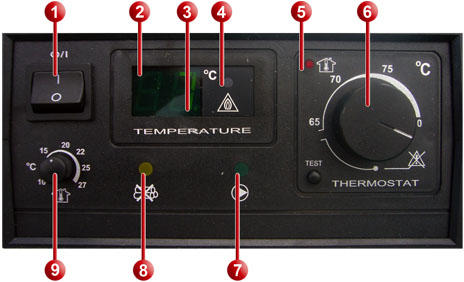

Die Kesselregler

RK 2001 E R4E

Der Regler ist ein Gerät, das für die Einstellung der Kesseltemperatur bestimmt ist. Die Temperatur wird auf dem durch den Benutzer bestimmten Niveau durch Steuerung der Drehzahl des Drucklüfters aufrechterhalten. Der Regler misst ständig die Wassertemperatur im Kessel, zeigt sie im Display an und steuert entsprechend den Betrieb der Umlaufpumpe der Zentralheizung.

Der Regler wurde ausgestattet mit dem Zimmerthermostat zwecks der genaueren Temperaturregelung der beheizten Räume.





  1. Energieversorgungsschalter
  2. Display der Kesseltemperatur
  3. Kontrollanzeige des Zündungsmodus
  4. Kontrollanzeige der Kesselüberhitzung
  5. Kontrollanzeige des Zimmerthermostats
  6. Drehknopf des Kesselthermostats
  7. Kontrollanzeige des Betriebs der Zentralheizungspumpe
  8. Kontrollanzeige des Fehlens von Brennmaterial
  9. Drehknopf des Zimmerthermostats

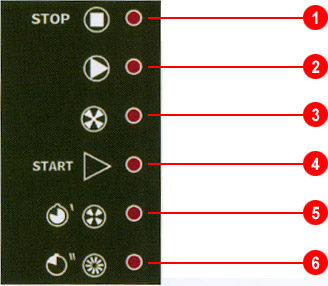

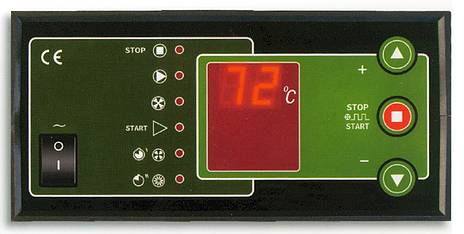

Ekoster 2






  1. Stop
  2. Pumpenbetrieb
  3. Gebläsebetrieb
  4. Anzündphase
  5. Durchlüftung-Pausezeit
  6. Durchlüftung-Betriebszeit


Mikroprozessorische Temperaturregelung

Ekoster 2 ist zur Steuerung der Luftmenge und Einschaltung der Umwälzpumpe im Heizkreis bestimmt.


Die Regelung realisiert folgende Funktionen:

  • Hält die eingestellte Kesseltemperatur durch die Luftmengensteuerung
  • Flexibler Anlauf des Gebläses
  • Einstellbare Gebläseleistung (Service Modus)
  • Programmierbare "Kesseldurchlüftung"
  • Automatische Kesselausschaltung nach Erlöschen des Feuers
  • Automatische Kesselausschaltung nach missglücktem Anzündeversuch
  • Blockierung des Gebläses während der Befüllung
  • Steuerung der Umwälzpumpe je nach Temperatureinstellung
  • "COMFORT SYSTEM"
  • Schutz vor Überhitzung und Erfrierung
  • Fühlerfehler-Alarm
  • Regulierbare Helligkeit des Displays - leuchtet bei Verwendung oder während des Einstellens
  • Möglichkeit des Anschlusses von Controlpanel
  • Zusammenarbeit mit Raumthermostat

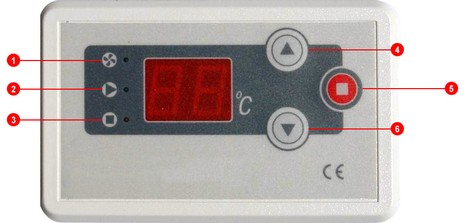

Fernbedienung für Ekoster 2




  1. Gebläsebetrieb
  2. Pumpenbetrieb
  3. Stop
  4. Temperaturprogrammierung
  5. Start/Stop-Taste
  6. Temperaturprogrammierung
